適用: | 現地の水素の生成 | 性能: | 高いReliabilityy |
---|---|---|---|
足跡: | モジュール化 | 技術: | 熱心な脱炭素の技術 |
オートメーション: | 高度 | 効率: | 高い |
ハイライト: | 水素の浄化システム,水素の生産設備 |

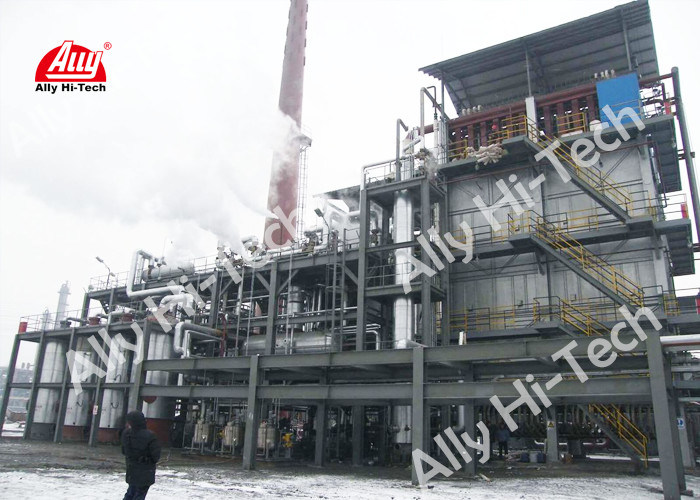

場所の水素の発電機、水素の生産設備の大規模
概要
ハイテク アンモナル統合プロセスのガスの準備システムに基づいて重要なinvestmetnおよび天燃ガスの消費を両方、減らすために最大限に活用しましたSMR、incluidng改革者、熱交換ネットワーク(HEN)および浄化システムのプロセスを、同盟して下さい。通常、ハイテク従事させ、改革者の最適化で許可しましたこの分野の6つ以上のパテントを同盟して下さい。ハイテク与えました2008年にPSAとのSMRプロセス準に基づいて北京のオリンピックに50 NCMHの容量を水素の解決に同盟して下さい。
特徴
成長した生産技術、安全なおよび信頼できる操作。
オートメーションの高度との安全で、実用的な操作制御。
低い操業費用および短い回収期間。
燃料として回復されるPSAの以外ガスは両方燃料消費料量および排気物質を減らします。
熱心な脱炭素の技術(すなわち二酸化炭素の取り外し)は水素の回復および副産物を改良するために採用されます
プロセス設計図
プロセス記述
脱硫のガスはある特定の比率によって蒸気と混合されます。mixutreは触媒の前で水素および一酸化炭素およびから二酸化炭素および未反応メタンおよび蒸気成っているsyngasに変える改革者の管を貫流します。熱交換システムはエコノマイザとしてmonoixed余分水素および二酸化炭素にカーボンを変えるために転位のコンバーターはintroductedが、使用されます。生じるガスは水素が他のガスから分かれているPSAの単位に入ります。PSAの以外ガスは燃料として回復されます。
反作用
CH4 +H2O →3H2+CO- Q
CO+H2Oの→ H2 +CO2+Q
性能
水素容量:3,000 | 50,000 Nm3/h
水素純度:99% | 99.99% (v/v)
水素圧力:1.3 | 3.0 MPa (G)
温度:包囲された
