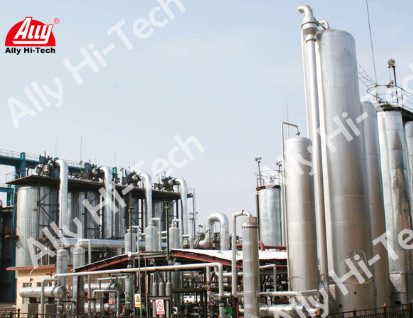

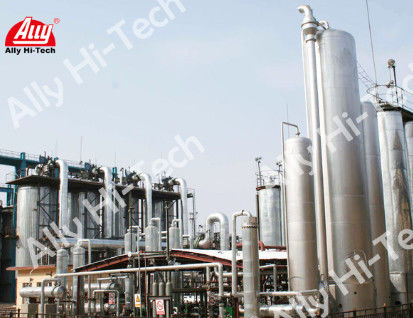

50,000 Nm3/H PSAの水素の植物の水素の回復単位への500 Nm3/H

高く有効なPSAの水素の植物、コークス炉ガスからの水素の回復単位

概要

、鉄の作成およびスチール製造 コークスになる工程では、鉄および鋼鉄企業はH2が一般的なガス燃料およびまた重要な二次エネルギーの源である、内容で高い多数のガスの副産物を作り出す。鉄および鋼鉄企業の副産物のガスをフルに活用することはだけでなく、多くの燃料をできるが、それからまた無公害燃料を得たり、多量のガス放電を非常に節約し、および環境を改良し、保護除去する。99.9-99.999%の純度のプロダクト水素は成長した圧力振動吸着技術によって得ることができる。

特徴

• 大規模および高い浄化。

• プロダクトに高い水素純度がある。

• 導く技術。

プロセス記述

コークス炉ガスはタール、denaphthalene、大気圧の脱硫および良いガスを得るために良い脱硫を取除くことによって得られる。浄化されたガスは圧縮、前処理、圧力振動吸着および酸素除去の乾燥によって高い純度の水素を得るために得ることができる。

技術はPSAのプロセス原則が先行技術と同じであるか、3つの主要な単位および組合せ、即ちTSA、PSAの酸素除去の乾燥から成り立つ。

TSAは温度温度の吸着技術である。TSAの性能曲線に従ってターゲット プロダクト ガスおよび不純物を作る、多成分混合物のガスはある特定の働く圧力、正常な温度の吸着および高温分析の下で分かれている。

触媒の行為の下の酸素除去の乾燥の技術では、粗野な水素の酸素を取除くために水を形作るために、粗野な水素の酸素および水素は反応する;発生させた水はクーラーによってそして冷却され、TSAの乾燥システムによって水素を浄化する目的を達成するために取除かれる。

性能

• コグ容量:1,000~100,000 Nm³/h
• プロダクトのナフタリンの内容:≤ 20 mg/Nm3
• プロダクトのタールの内容:≤ 8 mg/Nm3
• プロダクトの硫黄分:≤ 10 mg/Nm3
• 水素純度:98%~99.999% （v/v）
• 圧力:0.5 ~3 .0 MPa （G）
• 水素容量:500~50,000 Nm³/h
